沉流式濾筒除塵器
　　所謂沉流式濾筒除塵器指濾筒斜置或水平放置，氣流在除塵器中有一部分繞到濾筒下面進行過濾的除塵器。利用下行氣流可以提高除塵效果。
　　1、HR型沉流式除塵器主要特點
　　(1) 壓差小　合理的進風口設計使機體內的氣流分配更加均勻，并降低氣流阻力，在正常進行狀態下，空氣進出口法蘭間的壓降為800～1000Pa，O佳過濾風速0.5～1.5m/min。
　　(2) 效率高　濾筒過濾媒體由優質纖維素細絲制成，外面經過樹脂涂覆處理、具有較高過濾效率。對于0.5um塵粒的除塵效率為99.9%，對于0.5～10um的塵粒的除塵效率為99.97%，在小于1000mg/m³入口含塵濃度情況下，排放的清潔空氣含塵濃度小于3mg/m³。
　　(3) 合理的空氣動力設計　在正常操作下，含塵空氣通過頂部或側面進入除塵器內，經過過濾后干凈空氣進入干凈空氣室并從除塵器下側排出機體外，塵粒在向下的氣流中更易分離。
　　(4) 靈活的組裝式模塊結構　根據不同的生產要求將苦于個模塊靈活地組合在一起成為一個除塵器整體。外面的檢修門和平放的加強托套令濾筒的拆換更快速、方便，并確保維修工作的安全。
　　2、沉流式濾筒除塵器工作原理

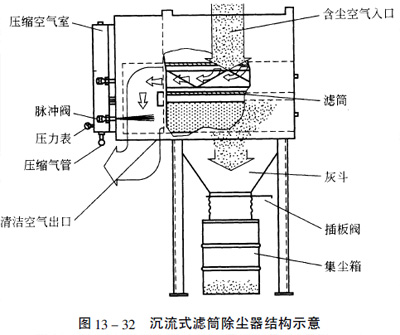

　　沉流式濾筒除塵器的結構如圖13—32所示。
　　在正常運作時，含塵空氣從除塵器側部進風口進入除塵器并通過濾筒，粉塵被隔離并積累在濾材外表面，而潔凈的空氣則通過濾筒中心進入二次空氣室，O后經除塵器下（側）面的出風口排出。
　　在清潔濾筒時，脈沖控制器驅動電磁閥操縱在壓縮空氣噴管上的薄膜閥，高壓的壓縮空氣通過噴管噴出，除去濾筒的灰塵。掉落的灰塵則隨向下的氣流，落入集塵器中。
　　沉流式濾筒除塵器是利用下行氣流提高除塵效率的除塵器。除塵器選用的濾筒的濾材，是一種超微粒網狀結構，其對0.5um塵粒的過濾效率可達99.9%。由于涂在濾材表面的獨特的涂層的微小篩孔可阻擋0.5um級的塵粒留在濾材表面，而不能滲入濾材內部，這樣粉塵只能在濾材的表面積累形成尖餅達到一定厚度時，會在自重和氣流的作用下自動從濾材表面脫落，令除塵器可獲得較好的過濾效果和較低的運行費用，并使濾筒更加經久耐用。
