我公司為滄州青縣開發區某三輪車廠設計的三臺焊煙濾筒

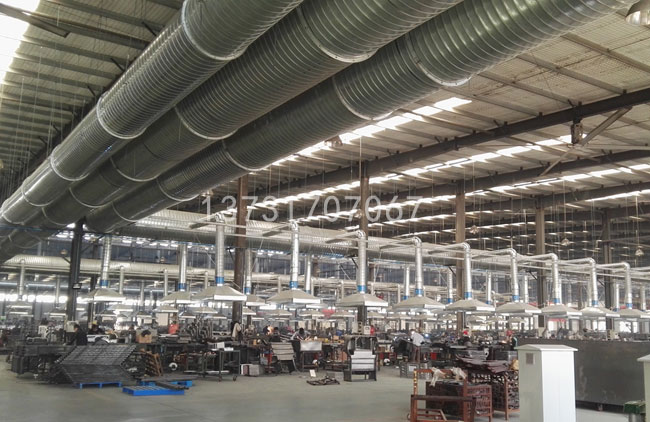

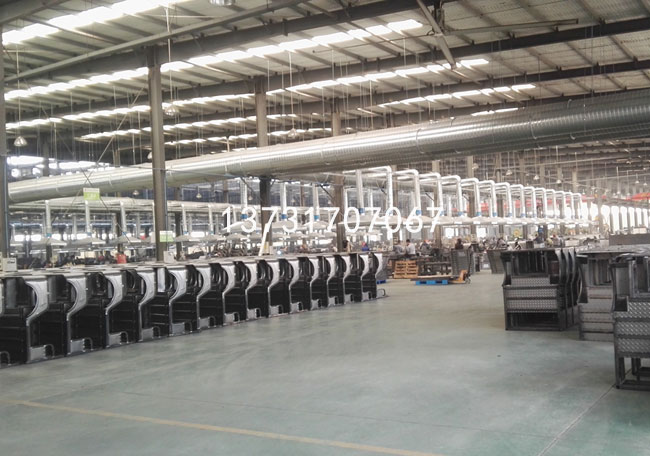

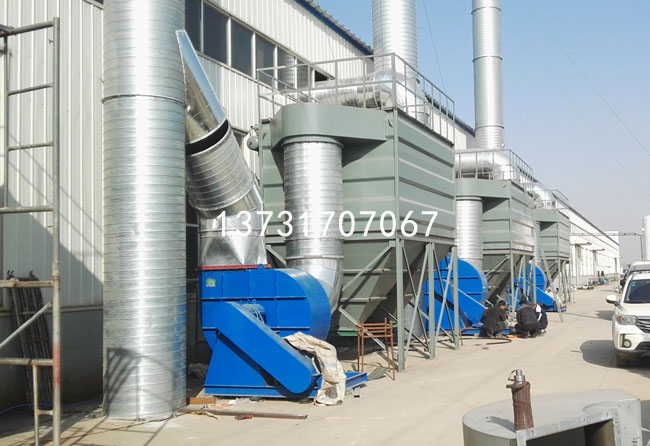

除塵器安裝完畢,三輪車焊接車間分三排焊接工位,每排35個焊接工位,焊煙濾筒除塵器分三臺布置,焊煙通過吸塵管道集中到車間外的濾筒除塵器過濾。
焊煙濾筒除塵器技術參數
1、型號規格:LTM-68
2、處理煙氣量:75000m3/h
3、進口粉塵濃度:≤20g/Nm3
4、出口粉塵濃度:<10mg/Nm3
5、本體阻力:≤1500Pa
6、本體漏風率:≤2%
7、總過濾面積:1000m2
8、脈沖閥規格:2.5″直角式
9、濾筒數量:88只
10、濾袋規格 φ325×1300
LTM型集中焊煙濾筒除塵器的焊接煙塵處理風量范圍2000-130000m3,可以滿足各種焊接車間的全面治理,一個中央系統能同時處理多個焊接工位的煙塵凈化。主要凈化方式是在大型綜合車間、廠房車間外安裝凈化系統,車間內設置引風管道,將室內煙氣引至凈化系統處理并排放,通過自由移動吸臂收集零散焊接點凈化煙氣。
工作原理:通過引風機的作用,焊煙廢氣經萬向吸罩或吸風口吸入設備進風口,設備進風口處設有阻火器,火花經阻火器即被阻留,煙塵氣體進入濾芯過濾室,利用重力與上行氣流,首先將粗粒塵直接降至灰斗,微粒煙塵被濾芯捕集在外表面,潔凈氣體由濾芯中心流入潔凈室,再經過活性炭吸附層去除異味后經出風口排出。濾芯的更換和清理通過壓力顯示提示。
清灰采用壓縮空氣脈沖自動清灰,使設備阻力穩定在有利于工作的水平,使設備成為長時間大量電焊作業時的O除塵設備。
LTM型移動式焊煙除塵器工作原理與上述相同,主要區別在于LTM型移動式焊煙除塵器將電控箱,排風機制作成一整體,同時設備底座安裝角輪,可移動。
設備組成及特點:1.采用普通鋼制作而成,主要部件有進風口(內設阻火網)、沉降室、O濾芯、濾芯支架、潔凈室、出風口(配有消聲措施)、降灰抽屜(小車)、脈沖系統等組成;
2.O濾芯采用防油防水濾芯,專業用于焊接煙塵的處理,對于亞微米級以上的顆粒具有以上的凈化效率。同時具有運行阻力低,使用壽命長的特點;
3.設備結構簡單,維修保養方便簡捷,費用低廉;
4.設備運行阻力低,有效節約除塵系統的能耗;
5.清灰采用手動和自動兩種控制方式,可以節約壓縮空氣消耗量。
